Højspændingsbøsninger til distributionstransformatorer

porcelain high voltage bushings

Ginte højspændingsbøsninger af porcelæn er designet til brug i forskellige distributionstransformatorer, herunder stangstøbte transformere og pladestøbte transformere. Alle porcelænsbøsninger er i overensstemmelse med IEC-standarden IEC 60137-2008 og IEEE std C57.12.00 og den relevante NEMA-standard. Spændingsområdet for bøsningerne er 8,7 kV~30kV). Alle bøsninger er strengt testet til typetest i henhold til IEC60137.

Typetestene:
AC-modstandsspændingstest, 50Hz&60Hz/60s (IEC 60137, paragraf 8.1)
Lysimpulsspændingstest, fuldbølge og chopbølge (IEC 60137, paragraf 8.3)
Termisk stabilitetstest (IEC 60137, paragraf 8.5)
Temperaturstigningstest (IEC 60137, paragraf 8.7)
Verifikation af termisk korttidsstrømmodstand (IEC 60137, paragraf 8.8)
Cantilever belastningsmodstandstest (IEC 60137, paragraf 8.9)
Mål for delvis udledningsmængde
(Kunder, der interesserer sig for testrapporten, bedes kontakte vores salgsafdeling.)

Indvendig klembøsning 15kV
4-hulspad 250A-630A

Indvendig klembøsning 15kV
2-hulspad 75A-400A

Indvendig klembøsning 15kV
Øjeboltforbindelse 20A-50A

Indvendig klembøsning 18kV
4-hulspad 250A-630A

Indvendig klembøsning 18kV
2-hulspad 75A~400A

Indvendig klembøsning 18kV
Øjeboltforbindelse 20A~50A

Indvendig fastspændt bøsning 25kV
4-halespade 250A-630A

Indvendig fastspændt bøsning 25kV
2-hulspad 75A-400A

Indvendig fastspændt bøsning 25kV
Øjeboltforbindelse 20A-50A

Indvendig fastspændt bøsning 30kV
4-hulspad 250A-630A

Intern (lampet bøsning 30kV
2-hulspad 75A-400A

Indvendig fastspændt bøsning 30kV
Øjeboltforbindelse 20A-50A

Ekstern fastspændt bøsning 15kV
4-hulspad 250A-630A

Ekstern fastspændt bøsning 15kV
2-hulspad 75A~400A

Ekstern fastspændt bøsning 15kV

Ekstern fastspændt bøsning 18kV
4--hulspad 250A~630A

Ekstern fastspændt bøsning 18kV
2-hulspad 75A~400A

Ekstern fastspændt bøsning 18kV

Oil Filled Bushing Internal clamped 15kV

Oliefyldt bøsning Indvendig fastspændt
15kV 250A-630En 4-hulsspade

0il Flld Bøsning internt fastspændt
15kV 250A-630En 2-hulsspade

0Fyldt bøsning internt fastspændt
15kV 75A-100A Øjebolt-stik

0il Filed Bushing Internal danped
18kV 250A-630En 4-hulsspade

01 Fyldt bøsning Indvendig fastspændt
18kV 250A-630En 2-hulsspade

0il Filet bøsning internt fastspændt
18kV 75A-100A Øjebolt-stik

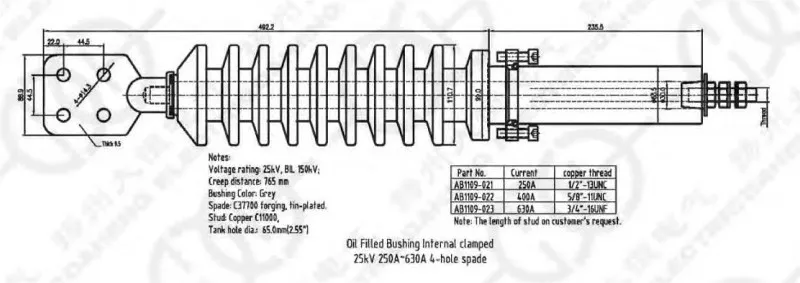

0l Filet bøsning internt fastspændt
25kV 250A-630En 4-hullers spade

OI Filet bøsning Indvendig fastspændt
25kV 250A-630En 2-hulspadde

01 Arkiveret Bøsning Internt klappet
25kV 75A-100 Epeblt-comecter

Lavspændings porcelænsbøsninger

Der er mange typer porcelæns LV-bøsninger af ANSI-standard til kundevalg.

Nogle typiske typer lavspændingsbøsninger er anført i tabellen nedenfor.

Vare	Del nr.	Beskrivelse	Anbefal nuværende (A)	Spændingsklasse (KV)	Stud tråd
1	AB2101-001	Φ16 Øjeboltforbindelse LV Porcelænsbøsning	125	1.2	3/8"-16
2	AB2101-002	Φ21 Øjeboltforbindelse LV Porcelænsbøsning	200	1.2	1/2"-13
3	AB2102-001	2-hulspad LV Porcelænsbøsning	125	1.2	3/8"-16
4	AB2102-002	2-hulspad LV Porcelænsbøsning	200	1.2	1/2"-13
5	AB2103-001	4-hulspad LV Porcelænsbøsning	400	1.2	5/8"-11
6	AB2103-002	4-hulspad LV Porcelænsbøsning	630	1.2	3/4"-16
7	AB2103-003	4-hulspad LV Porcelænsbøsning	1000	1.2	1.0"-14

Flere typer lavspændingsporcelænsbøsninger er på kundens anmodning.

Ovennævnte bøsninger er kun typiske typer, vi normalt leverer til markedet. Vi tager gerne imod tilpassede bøsninger og transformatortilbehør. Hvis der er behov, bedes du kontakte os.

Lavspændingspolyesterbøsninger til stangmonteret transformer

Porcelænsbøsningerne til transformer er støbt af en type termohærdende glasforstærket fled polyesterharpiks, den har overlegen temperaturstabilitet, høj styrke, sejhed, dielektrisk styrke og vejrbestandighed.
Fastgøringsmøtrikken er lavet af en type glasbelagt nylon, den har høj styrke for maksimal sikkerhed ved monteringsmoment.

Varenumre

Vare	Del nr.	Nuværende vurdering(A)	Spændingsklasse (KV)	Stikstil og gevindstørrelse	Stud størrelse
1	BP1-100-01	125	1.2	Øjebolt dia. 1/2" 1 3/8"-16	3/8"-16
2	BP1-100-02	250	1.2	Øjebolt dia. 7/8"/ 1/2"-13	1/2"-13
3	BP1 -200-01	125	1.2	2 hullers spade / 3/8"-16	3/8"-16
4	BP1-200-02	250	1.2	2 hullers spade / 1/2"-13	1/2"-13
5	BP1-200-03	125	1.2	4 hullers spade I 3/8"-16	3/8"-16
6	BP1 -200-04	250	1.2	4 hullers spade I 1/2"-13	1/2"-13
